一、编制依据：
1.《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011；
2.《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-2016；
3.《建筑施工承插型盘扣式钢管脚手架安全技术标准》JGJ/T 231-2021；
4.《建筑施工易发事故防治安全标准》JGJ/T 429-2018；
5.《施工脚手架通用规范》GB 55023-2022。
二、悬挑承力架形式分类：
（一）悬挑承力架根据构造不同，主要分为三种形式：
形式 | 特点 | 适用范围 |
挑梁式 | 型钢锚固于楼板，钢丝绳辅助拉结 | 最常用，悬挑长度≤3m |
上拉式 | 钢拉杆+花篮螺栓调节 | 悬挑长度较大，外墙无需开洞 |
下撑式 | 斜撑杆件支撑或三角架形式 | 特殊结构部位 |
（二）悬挑承力架组成：
1.预埋组件（U型拉环、锚固螺栓）；
2.悬挑钢梁（工字钢、槽钢）；
3.纵向钢梁（转角处联梁）；
4.吊拉钢丝绳或钢拉杆；
5.斜拉杆件或斜撑杆件；
6.拉环、锚环、锚固螺栓附件。

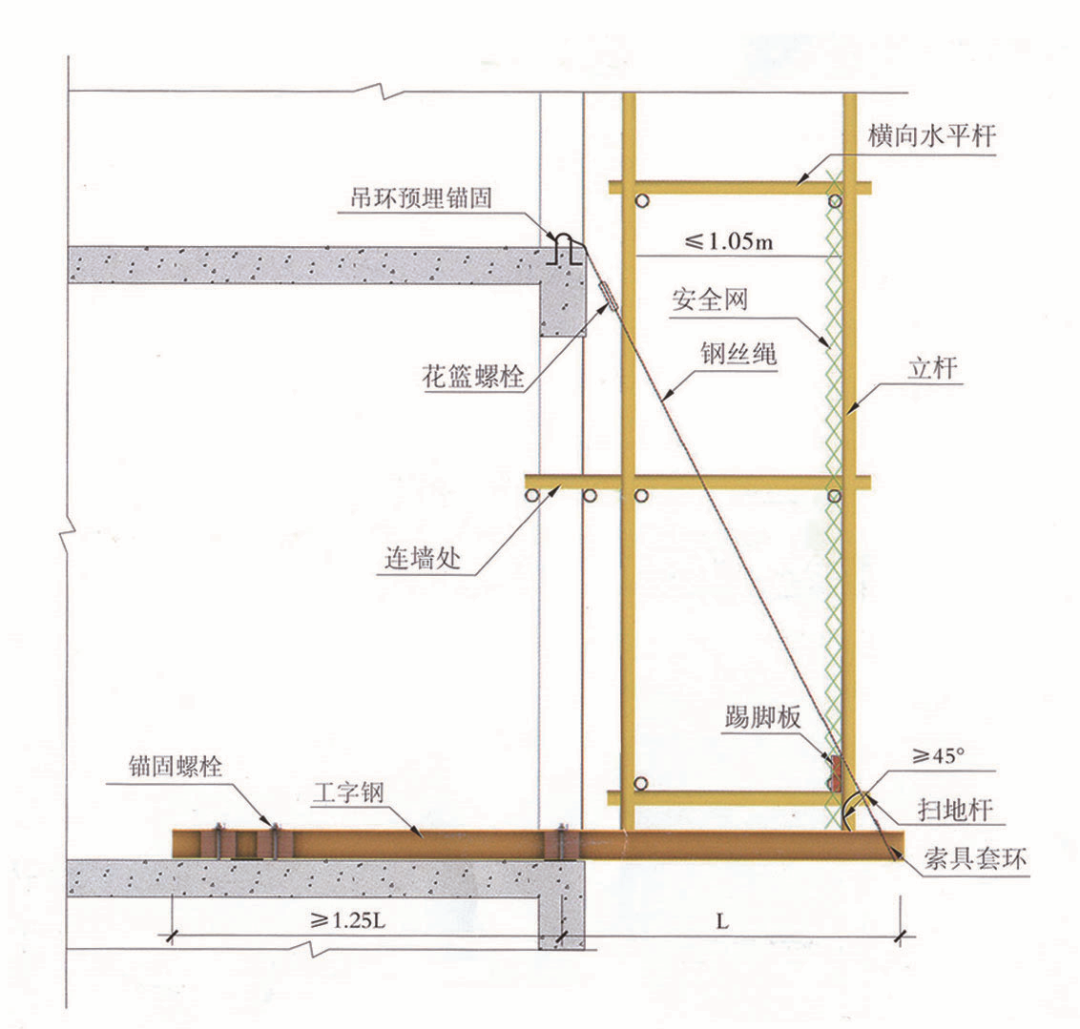

悬挑脚手架构造示意图

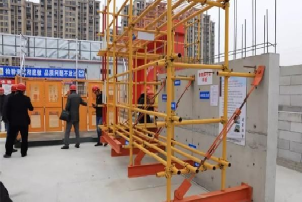

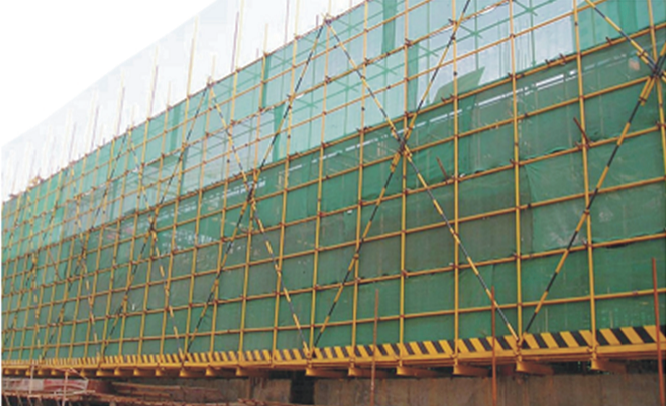

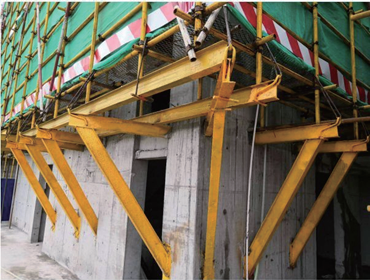

现场实例图
三、挑梁式悬挑承力架构造：
（一）型钢选型：
项目 | 技术参数要求 |
截面形式 | 宜采用双轴对称截面的型钢 |
工字钢高度 | 截面高度不应小于160mm（16号工字钢） |
型号确定 | 按设计计算确定，严禁随意减小型号 |
使用要求 | 严禁焊接接长，必须整根使用 |

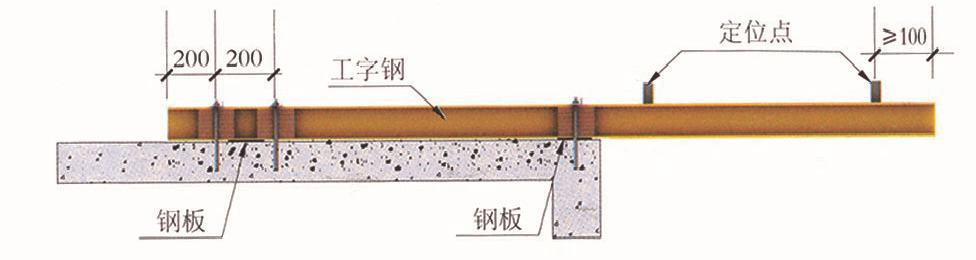

型钢悬挑梁构造示意图

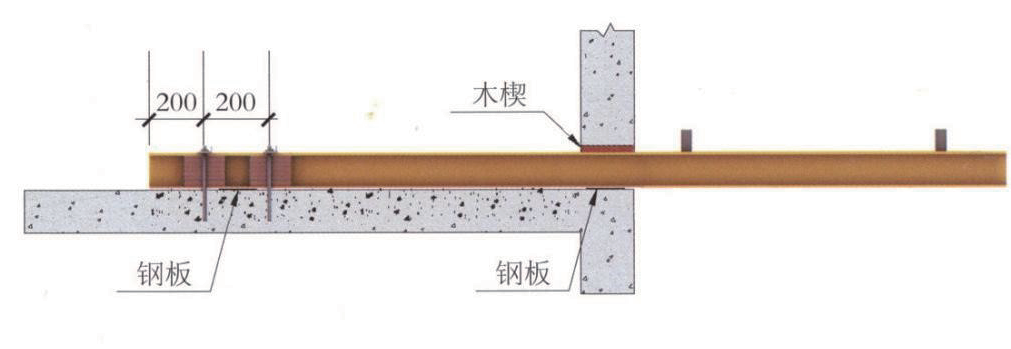

型钢悬挑梁穿墙构造示意图
（二）锚固要求：
1.锚固点数量：
①悬挑梁固定端应采用2个(对)及以上U形钢筋拉环或锚固螺栓；
②与建筑结构梁板可靠固定。
2.锚固长度：
①固定段长度不应小于悬挑段长度的1.25倍；
②例：悬挑1.2m→锚固≥1.5m。
3.锚固件间距：
①锚固件间距宜取150-200mm；
②锚固件距离悬挑梁尾部不宜小于200mm。
4.立杆定位：脚手架外排立杆与悬挑梁端部距离不宜小于100mm。
（三）U形拉环/螺栓要求：
项目 | 技术参数要求 |
成型工艺 | 应采用冷弯成型，严禁热弯 |
直径要求 | 不宜小于16mm |
预埋位置 | 应预埋至混凝土梁、板底层钢筋位置 |
连接要求 | 与底层钢筋焊接或绑扎牢固 |
锚固长度 | 应符合GB50010规定（≥30d） |
间隙处理 | 与型钢间隙应用钢楔或硬木楔楔紧 |

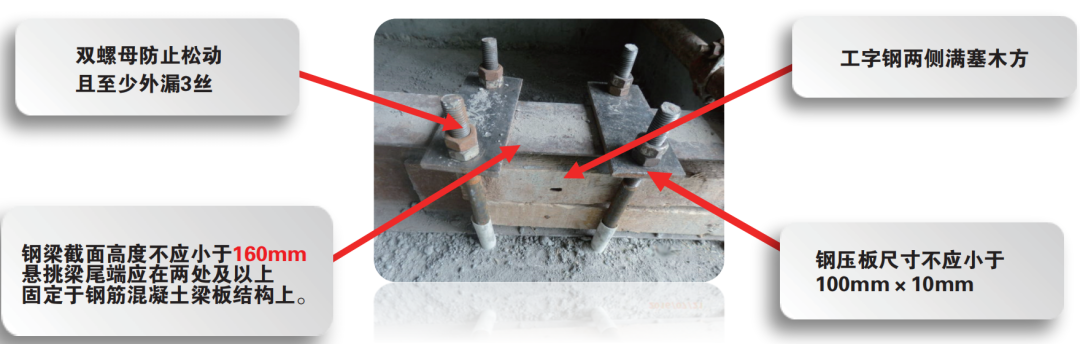

型钢悬挑梁固定端效果图
型钢悬挑梁U形螺栓构造示意图

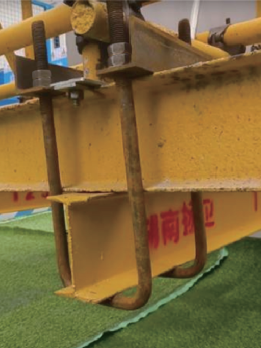

联梁交叉点U型环固定，防止纵向梁侧移、倾倒
联梁交叉点U型环固定，防止纵向梁侧移、倾倒
U型环
（四）压板连接要求：
压板类型 | 规格要求 | 连接要求 |
螺栓钢压板 | 不应小于100mm×10mm（宽×厚） | 应采用双螺母拧紧 |
螺栓角钢压板 | 不应小于63mm×63mm×6mm |
（五）楼板要求：
1.用于锚固悬挑梁的楼板厚度不宜小于120mm；
2.小于120mm应采取加固措施；
3.锚固位置混凝土强度应达到设计要求。
（六）常见锚固隐患：
隐患类型 | 隐患描述 | 风险等级 | |
锚固长度不足 | 固定段长度小于悬挑段1.25倍 | ⚠️重大风险 | |
锚固点不足 | 仅设1个锚固卡环 | ⚠️重大风险 | |
木塞缺失 | U型筋与型钢间隙未楔紧 | ⚠️较大风险 | |
单螺母 | 未采用双螺母防松 | ⚠️较大风险 | |
常见锚固隐患
常见锚固隐患
（七）钢丝绳拉结要求：
1.设置要求：
①每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆；
②与上一层建筑结构斜拉结；
③钢丝绳、钢拉杆不参与悬挑钢梁受力计算（仅作为安全储备）。
2.技术参数：
①钢丝绳直径不应小于14mm；
②吊环应使用HPB300级钢筋，直径不宜小于20mm；
③两端连接部位应设置鸡心环；
④钢丝绳与钢梁的水平夹角应不小于45°；
⑤绳卡数量不少于3个，间距120mm。
（八）悬挑板处特殊构造：
当悬挑段设置于建筑物悬挑构件上方时：
1.应在锚固段梁底设置钢垫板，数量不少于2块；
2.钢垫板尺寸不小于150mm×100mm×10mm；
3.将悬挑梁架空，避免荷载直接作用于悬挑板。
（九）立杆定位要求：
1.悬挑梁上应设置立杆定位件；
2.定位件直径不应小于25mm、长度不应小于100mm；
3.定位件应与悬挑梁可靠连接（焊接）；
4.定位点离悬挑梁端部不应小于100mm。
（十）转角处构造：
1.建筑平面转角处，型钢悬挑梁应经单独计算设置；
2.立杆下不具备设置主承力钢梁条件时，应设置纵向钢梁；
3.纵向钢梁宜采用不小于10号的工字钢；
4.纵向钢梁与悬挑承力钢梁的固定宜采用螺栓连接；
5.联梁交叉点应用U型环固定，防止纵向梁侧移、倾倒。

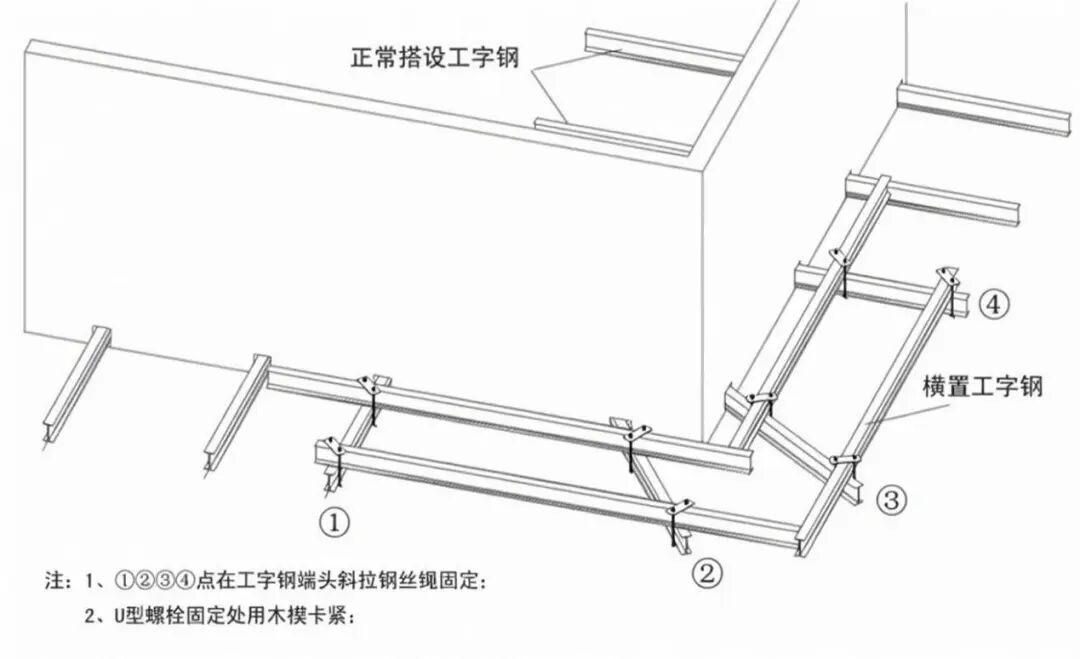

转角处悬挑梁构造图
型钢悬挑梁U形螺栓构造示意图
转角处悬挑梁构造图
四、上拉式悬挑承力架构造：
（一）锚固形式：
1.穿墙型螺栓锚固式：螺栓穿越墙体，两侧加垫板；
2.侧埋型螺栓锚固式：螺栓预埋于结构侧面；
3.钢梁应采用锚固螺栓和钢垫板与主体结构连接。

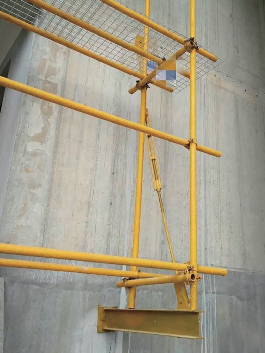

上拉式悬挑脚手架侧立面示意图

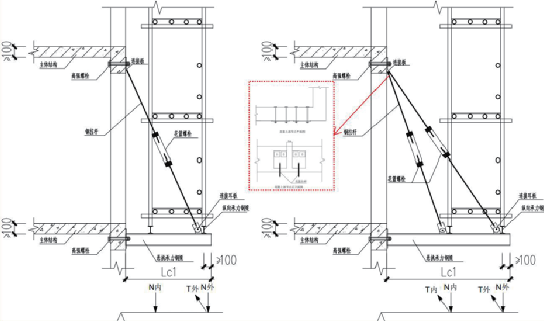

上拉式悬挑承力架构造示意图
上拉式悬挑承力架构造示意图
（二）钢拉杆要求：
1.钢拉杆直径应按计算确定且不小于16mm；
2.钢拉杆下端和钢梁吊拉位置应焊接耳板；；
3.钢拉杆上端与建筑物主体结构连接位置应设置吊挂支座
4.宜采用高强螺栓连接；
5.斜拉杆件宜设置可调节杆件长度的花篮螺栓。
钢拉杆上端与建筑结构连接示意图

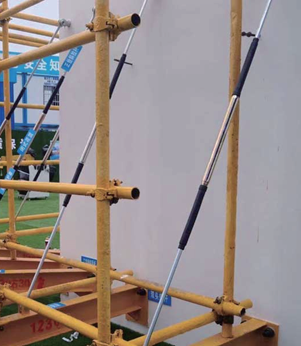

上拉式悬挑承力架示意图
花篮螺栓
钢拉杆上端与建筑结构连接示意图
钢拉杆下端与悬挑钢梁连接示意图
封闭式花篮螺栓示意图
钢拉杆与花篮螺栓示意图
（三）锚固螺栓要求：
1.数量应不少于2个，直径应由设计确定；
2.螺栓应设置双螺母或弹簧垫防松；
3.螺杆露出螺母应不少于3扣和10mm；
4.穿越主体结构设置时应增设钢垫板：100mm×100mm×10mm。
穿墙式螺栓锚固示意图
预埋式螺栓锚固示意图
四）拉杆数量配置：
悬挑长度 | 拉杆数量配置 | 拉杆角度要求 |
≤1800mm | 宜设置1根钢筋拉杆 | 水平夹角应不小于45° |
＞1800mm且≤3000mm | 宜设置内外2根钢筋拉杆 |
五、下撑式悬挑承力架构造：
1.可采取斜撑杆件支撑和三角支撑架等形式；
2.应按GB50017《钢结构设计标准》、GB50010《混凝土结构设计规范》进行设计计算；
3.应具有保证平面内和平面外稳定的构造措施；
4.支撑点应设置在主体结构的梁、柱等受力构件上；
5.严禁支撑在填充墙、阳台板等非承重构件上。

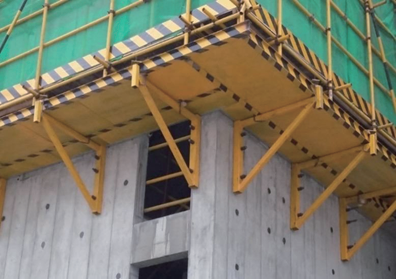

三角支撑架悬挑构造示意图
斜撑杆悬挑构造示意图
六、上部架体构造要求：
（一）立杆与扫地杆：
1.悬挑脚手架上部钢管脚手架立杆底部应与悬挑承力架可靠连接；
2.应在立杆底部设置纵向和横向扫地杆；
3.应间断设置水平剪刀撑或水平斜撑杆。
（二）剪刀撑设置：
1.悬挑脚手架应在全外侧立面上由底至顶连续设置剪刀撑；
2.剪刀撑构造要求同落地式脚手架。
斜撑杆与建筑结构连接示意图
斜撑杆与悬挑钢梁连接示意图
七、底层防护：
（一）规范要求：
1.悬挑脚手架底层必须采取硬质水平防护封闭；
2.硬质防护下应采用安全平网兜底；
3.安全平网应沿建筑结构边缘在悬挑钢梁与悬挑钢梁之间封闭严密；
4.防护层应满铺脚手板或硬质模板，严禁留有空隙。
悬挑脚手架底层防护示意图
悬挑脚手架底层防护示意图
（二）常见隐患：
隐患类型 | 隐患描述 | 风险等级 |
底部未封闭 | 悬挑架底部没有密封，留有坠落通道 | ⚠️重大风险 |
立杆悬空 | 立杆底部悬空，未与钢梁可靠连接 | ⚠️重大风险 |
无兜底网 | 硬质防护下未设安全平网兜底 | ⚠️较大风险 |
封闭不严 | 钢梁间隙未封闭，留有孔洞 | ⚠️较大风险 |
